RHEINZINK klik-roevendak
Het moderne roevendak
Voordelen van het RHEINZINK klik-roevendak
- Robuuste dakbedekking vanaf 3° dakhelling
- Roefbanen tot 25 m
- Vervangt houten roeflat, klangen en klangstroken
- Bestaand uit standaard onderdelen
Klik-Roevendak - Het traditionele zinken dak
Het roevendak is het meest traditioneel toegepaste dakbedekkingssysteem in zink. Het heeft een robuust en ambachtelijk uiterlijk. Roeven zijn terug te vinden op traditionele daken in oude binnensteden, zoals die van Amsterdam en Den Haag. Maar ook in Parijs, met de mansardekappen van de befaamde Hausman-architectuur, is het roevendak volop aanwezig.

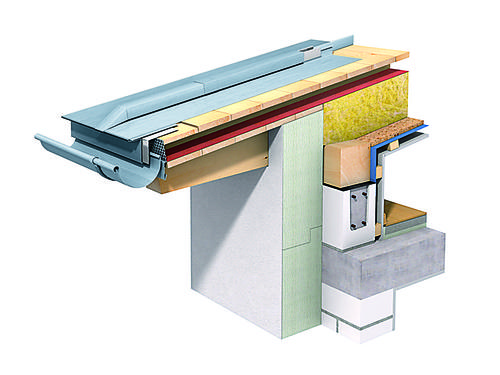

Het RHEINZINK klik-roevensysteem is een daksysteem bestaande uit klik-roefbanen die onderling gekoppeld worden met klik-roefkappen. Om de klik-roefbanen te bevestigen wordt van een speciaal ontwikkelde RHEINZINK klikklang van verzinkt staal gebruik gemaakt. Vervolgens wordt de RHEINZINK klik-roefkap simpelweg op de reeds bevestigde klikklang geklikt. Het klik-roevensysteem heeft zo het traditionele uiterlijk van een roevendak, maar dan duurzamer, maatvaster en sneller te monteren.
Klik-roevendak systeemonderdelen
Oppervlaktevarianten
Toepassingsadvies klik-roevensysteem
Systeemomschrijving
- Vanaf 3° dakhelling
- Baanlengtes tot 25 meter
Bij het RHEINZINK klik-roevensysteem worden de roefbanen met een zetbank fabrieksmatig tot een lengte van 6 m vervaardigd. Voor langere roefbanen kan een mobiele profileermachine worden gehuurd. De prefab RHEINZINK klik-roefkap is verkrijgbaar in de standaardlengte van 3 m, optioneel voorzien van een optromping voor perfecte passing onderling. Het systeem is ook zonder aanvullende dichtingsmaatregelen geschikt voor dakhellingen vanaf 3°.
Afmetingen & materiaaldikte
- Werkende breedte tot 600 mm - breder in overleg
- Materiaaldikte 0,8 of 1,10 mm
- Maximale baanlengte tot maximaal 25 meter

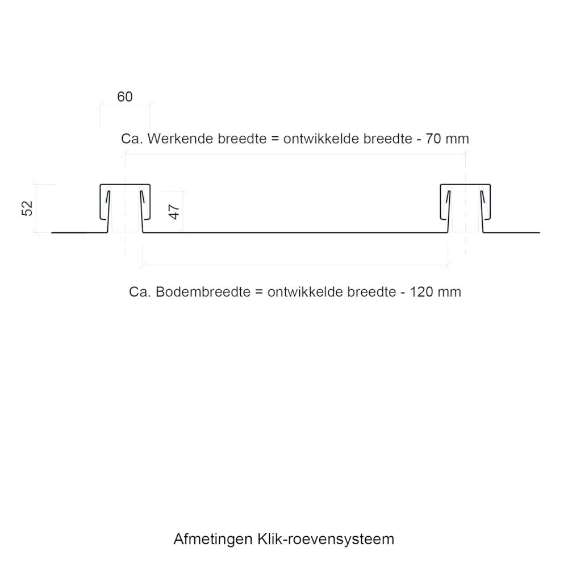

De standaard ontwikkelde breedte van 670 mm resulteert in een bodembreedte van de klikroefbaan van 550 mm. De hartmaat van het systeem wordt in dit geval 600 mm.
Op basis van ervaringen in de bouw adviseren wij bij lessenaarsdaken een maximale hartmaat van 500 mm toe te passen. Dit ter voorkoming van invloeden van wind op de klikroefbanen. Over het algemeen kunnen klik-roefbanen tot 25 meter worden toegepast. Omdat de klik-roefbanen vrij kunnen expanderen is een beperking in lengte alleen aan te bevelen vanwege beperkingen op de bouwplaats. Er moet ter plaatse van de aansluitdetails rekening worden gehouden met de expansie van de banen.
Onderconstructie
De geventileerde onderconstructie is de meest toegepaste en beproefde constructie. Hierbij wordt het zink aan de onderzijde actief belucht door een ventilatieruimte. De ventilatieruimte zorgt voor de afvoer van vocht in de constructie. De grootte van de ventilatieruimte onder het zink is afhankelijk van de hellingshoek van het dak. Het ventileren van de constructie verloopt van de goot naar de nok. Het zink wordt aangebracht op ongeschaafde, onbehandelde vurenhouten delen met een afmeting van ca. 22 x 100 mm. Tussen de houten delen moet een opening van ongeveer 10 mm zitten om het werken van het hout mogelijk te maken.
Bij een niet-geventileerde onderconstructie (warmdak-constructie) is geen actieve ventilatie onder het zink aanwezig. Het zink wordt op een structuurmat aangebracht om een afstand te creëren met de onderconstructie om zo vochtigheidscorrosie van het zink te voorkomen. De structuurmat bestaat uit lusvormige kunststof draden die een hoogte van ongeveer 7 mm hebben. De mat is zonder (AIR-Z) of met een waterdragende,damp-open laag (VAPOZINC) gecombineerd. Het vocht dat onder het zink ontstaat heeft door de krullenstructuur ruimte om weg te lopen en te verdampen. Het dampdicht maken van de constructie verdient extra aandacht omdat de afvoercapaciteit van vocht logischerwijs veel geringer is dan bij een geventileerde constructie.
Speciale klik-roefbanen
- Convex geronde banen
- Conische banen
Vanaf een convexe radius van ca. 65 meter kunnen de klik-roefbanen zonder voorbuigen worden gemonteerd. Het buigen van klik-roevenbanen is technisch niet mogelijk.
Voor daken met een rond oppervlak of bij een kilgoot kunnen conische banen worden toegepast. De baanbreedte kan technisch minimaal 100 mm en maximaal 800 mm (afhankelijk van windbelasting), zijn. Bij lessenaarsdaken kan een maximale baandbreede van 430 mm worden toegepast, wat een werkende breedte van 500 mm is.
Montage

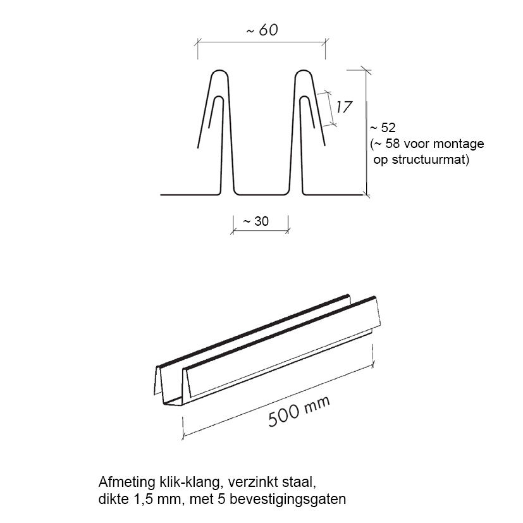

RHEINZINK Klik-roefbanen worden indirect met een 500 mm lange verzinkt stalen klikklang bevestigd. Er zijn twee typen klangen: 52 mm hoog voor directe montage op het dakbeschot, en 58 mm hoog voor montage op een structuurmat.
Om de juiste afstand tussen de klikklangen te bepalen maakt u gebruik van onze windbelastingstabellen in de brochure RHEINZINK dak- en gevelsystemen.
Montage Zonnepanelen

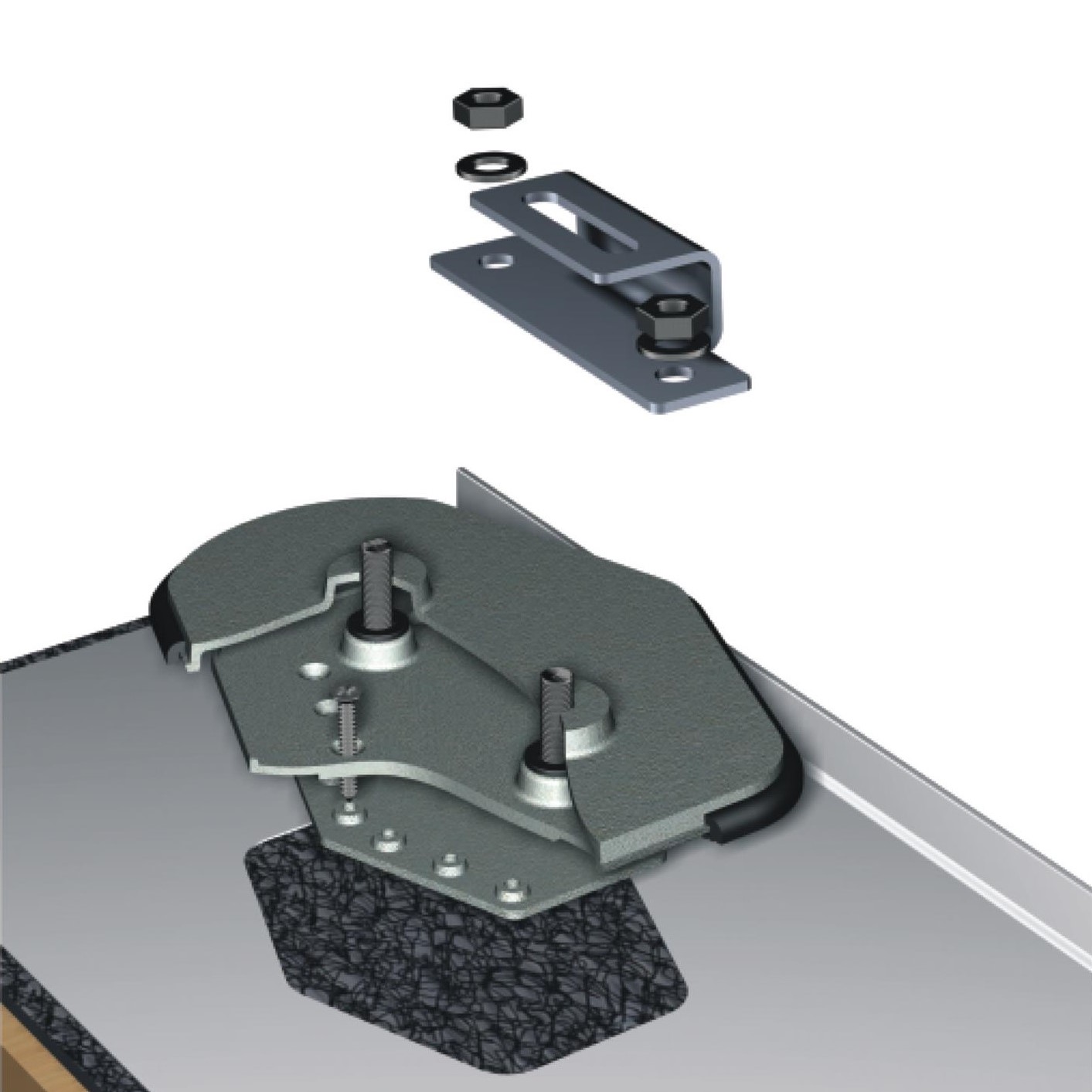

Het is mogelijk om de rail voor de zonnepanelen vast te zetten op de roefkappen (de smalle kappen). Er wordt dan een draadeind (stokschroef) door kappen heen in de onderliggende houten lat vastgezet. De doorboring wordt afgedicht met een rubber ring. Een voorbeeld van een montagesysteem: ClickFit EVO Golfplaten dak - Esdec zonnepanelen montagesystemen.
Bij een bestaand roevendak de volgende aandachtspunten in acht nemen:
- Zinken roefkappen verwijderen en onderliggende houten laten controleren op kwaliteit (zijn deze voldoende sterk en niet verrot). Mogelijk vervangen.
- Nieuwe zinken kappen aanbrengen met een maximale lengte van 2 meter en deze niet aan elkaar vastsolderen, maar onderling laten overlappen (25 cm) om expansie mogelijk te maken.
- Doorvoer voor kabels realiseren
- Draagsysteem PV panelen aanbrengen, frame loshouden van zinken kappen
Een optie voor een nieuw roevendak is een combinatie tussen klik-roeven en fels, waar het RHEINZINK-PV systeem gebruikt kan worden. een voorbeeld is het project 'De Volharding' in Artis.
RHEINZINK biedt de hoogste kwaliteit
Door het toepassen van een hoogwaardig materiaal en het gebruik van de modernste productiemethoden is een perfecte productkwaliteit gegarandeerd. Een RHEINZINK klik-roevendak heeft een generatieoverschrijdende levensduur en is vrijwel onderhoudsvrij. Eenmaal geinstalleerd trotseert het dak weer en wind en vervult het dak deccenia-lang zijn functie.
Alle belangrijke informatie rondom het klik-roevendak is te vinden in de download sectie. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
