RHEINZINK felsdak
Een zinken felsdak is een fijn belijnd daksysteem geschikt voor traditionele en moderne architectuur
De voordelen van een RHEINZINK felsdak
- Voor alle typen daken vanaf 3° dakhelling
- Baanbreedte flexibel aanpasbaar
- Geschikt voor conische, bolronde en holronde vlakken
- Eenvoudig en snel te leggen
- Groot assortiment aan bijpassende hemelwaterafvoerproducten
Het felsdak van RHEINZINK: een moderne twist.
Met een zinken felsdak kan vrijwel ieder dakvlak worden bekleed, of het nu zeer vlak, steil, bol of hol is. Door de fijne detailleringsmogelijkheden zijn kleine dakvlakken uitstekend te bekleden. Afhankelijk van de dakhelling wordt de naad enkel of dubbel gesloten. Een felsdak is de meest economische optie voor de bekleding met RHEINZINK.
Het felssysteem wordt al sinds het begin van 20e eeuw toegepast en is hiermee een klassieker onder de zinken bekledingsystemen. De staande felsnaad van 25 mm hoog zorgt voor een regen- en sneeuwdichte verbinding tussen de banen. Daarnaast maakt de felsnaad het expanderen van de baan in zowel de lengte als de breedte mogelijk.
Oppervlaktevarianten
Toepassingsadvies felssysteem
Systeemomschrijving
- Tussen 3° en 25° dakhelling uitgevoerd als dubbele staande fels
- Vanaf 25° dakhelling uitgevoerd als enkele staande fels
Een felsdak kan vanaf 3° toegepast worden. Dichtingsband wordt gebruikt bij dakhellingen van 3° tot 7° en bij kans op sneeuw- en ijsophoping bij de goten. Onder de 25° dakhelling wordt een dubbele staande fels toegepast, hierboven is een enkele staande fels voldoende. Een enkele staande fels is in aanzicht ca 10 mm breed, en oogt hierdoor iets 'strakker'. De felsbaan wordt met een profileermachine gevormd. Het dichtfelsen kan machinaal geschieden, maar wordt meestal met de hand uitgevoerd.
Afmetingen en materiaaldikte

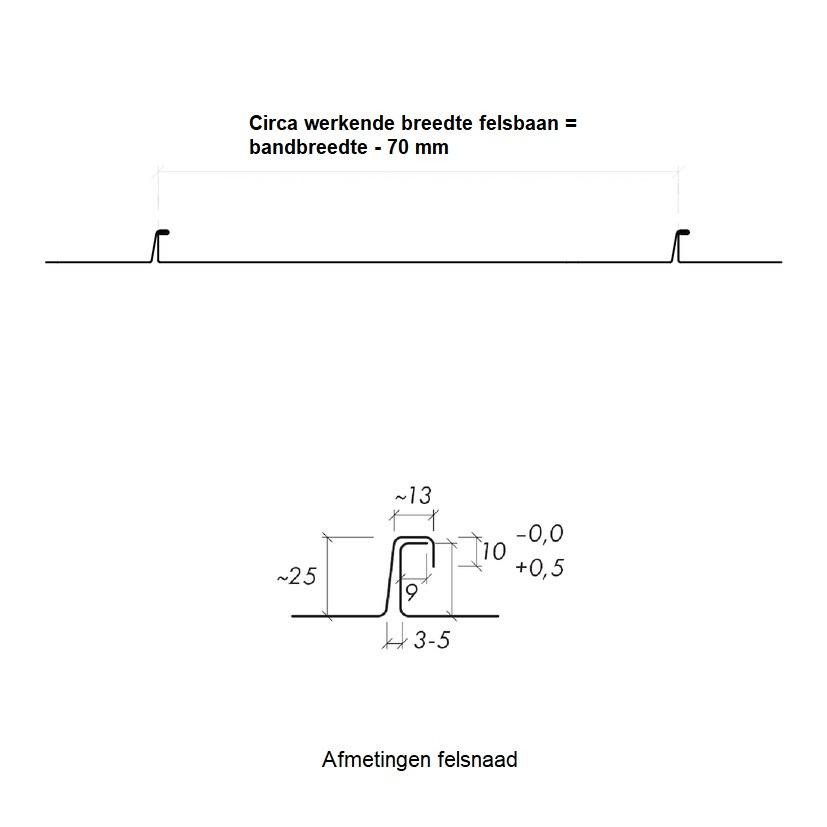

- Standaard werkende breedte ca. 430 mm (ontwikkelde materiaalbreedte 500 mm)
- Gebruikelijke breedte tussen 150 en 530 mm
- Zinkdikte 0,8 mm
- Maximale baanlengte 10,00 m
- Uitzonderlijke lengte (in overleg) 16,00 m
De standaard werkende breedte voor felsdaken is ca. 430 mm (ontwikkelde breedte 500 mm), met een materiaaldikte van 0,8 mm. Afwijkende maten zijn mogelijk, tot een maximale breedte van 530 mm. In het geval van een hoge windbelasting - met name bij lessenaardaken - dient altijd contact met ons te worden opgenomen.
De maximale lengte van felsbanen is 10 meter. In speciale gevallen kunnen felsbanen tot 16 meter worden toegepast, echter alleen tot een dakhelling van max. 30°. De klangen en aansluitdetails moeten in dit geval de verhoogde lengteverandering kunnen opvangen.
Langere lengtes kunnen worden gerealiseerd door de banen met een dwarsfelsverbinding te verlengen.
Onderconstructie

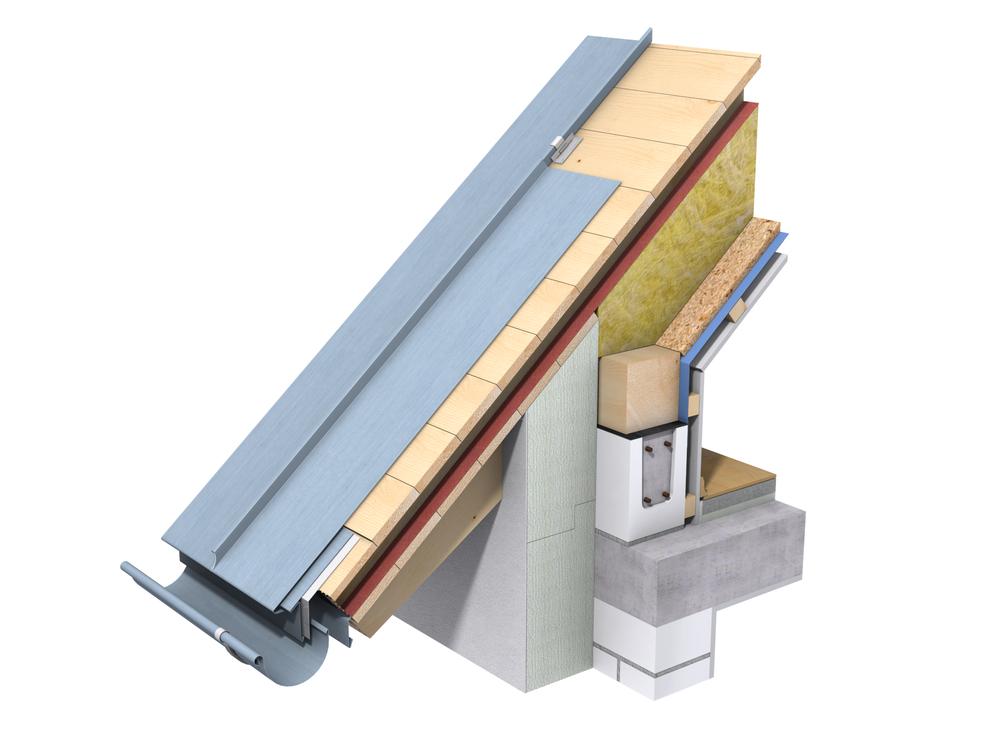

De geventileerde onderconstructie is de meest toegepaste en beproefde constructie. Hierbij wordt het zink aan de onderzijde actief belucht door een ventilatieruimte. De ventilatieruimte zorgt voor de afvoer van vocht in de constructie. De grootte van de ventilatieruimte onder het zink is afhankelijk van de hellingshoek van het dak. Het ventileren van de constructie verloopt van de goot naar de nok. Het zink wordt aangebracht op ongeschaafde, onbehandelde vurenhouten delen met een afmeting van ca. 22 x 100 mm. Tussen de houten delen moet een opening van ongeveer 10 mm zitten om het werken van het hout mogelijk te maken.
Bij een niet-geventileerde onderconstructie (warmdak-constructie) is geen actieve ventilatie onder het zink aanwezig. Het zink wordt op een structuurmat aangebracht om een afstand te creëren met de onderconstructie om zo vochtigheidscorrosie van het zink te voorkomen. De structuurmat bestaat uit lusvormige kunststof draden die een hoogte van ongeveer 7 mm hebben. De mat is zonder (AIR-Z) of met een waterdragende, damp-open laag (VAPOZINC) gecombineerd. Het vocht dat onder het zink ontstaat heeft door de krullenstructuur ruimte om weg te lopen en te verdampen. Het dampdicht maken van de constructie verdient extra aandacht omdat de afvoercapaciteit van vocht logischerwijs veel geringer is dan bij een geventileerde constructie.
Speciale felsbanen

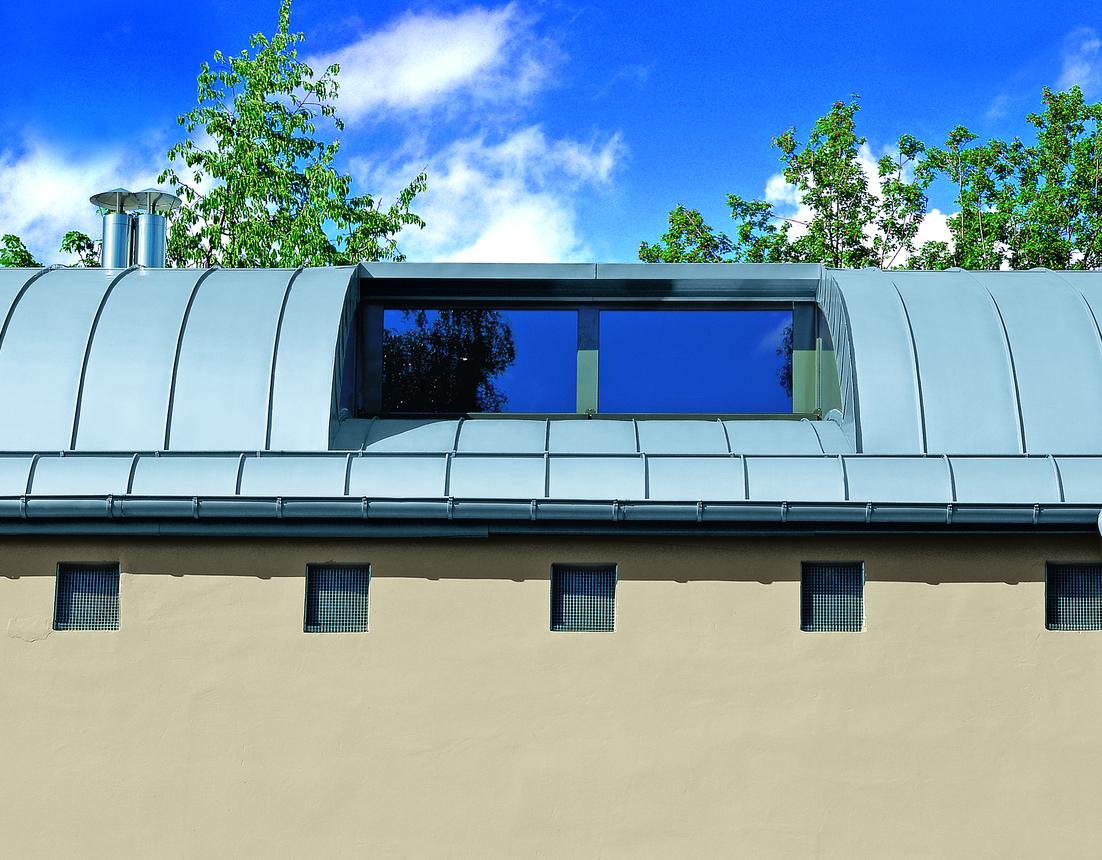

- Bolronde en holronde felsbanen
- Conische felsbanen
De minimumradius voor voorgeprofileerde bolronde felsbanen bedraagt 0,6 m. Vanaf 12 meter hoeven felsbanen niet voorgerond te worden. Bij kleinere stralen moeten de felsbanen met de hand worden gekant en met een zettang of de Biegeboy worden gestrekt.
Bij holronde oppervlakken wordt de felsopstand gestuikt, wat technisch gezien moeilijker is dan strekken. De minimumstraal voor voorgeprofileerde holronde felsbanen bedraagt daarom 2,5 m. Vanaf 25 meter kunnen niet-voorgeronde felsbanen geplaatst worden.
Voor de uitvoering van geronde dakplattegronden of voor aansluitingen details bij kilkepers worden conische felsbanen ingezet.
De baanbreedte van conische felsbanen moet vanwege de produceerbaarheid minimaal 100 mm en maximaal 730 mm, afhankelijk van de windbelasting, bedragen. Bij het lessenaarsdak moet een baanbreedte van maximaal 430 mm worden aangehouden.
Montage met RHEINZINK CLIPFIX-klangen.
- Felsklangen met hoge uittrekwaarde (600N per klang)
- Snelle montage
- Grotere klangafstand, minder klangen nodig
- Afgestemd op RHEINZINK felsbanen
- Speciale klangen voor montage op AIR-Z en VAPOZINC
- Compleet systeem van één fabrikant
- rvs of tegen corrosie beschermde schroeven
- 20-jarige projectgarantie op de uittrekwaarde van de klangen
RHEINZINK verbetert en vernieuwt haar producten en systemen continu, zo ook het felssysteem. Omdat er zoveel verschillende soorten bevestigingsklangen op de markt verkrijgbaar zijn, ontstaan er soms problemen met de passing en uittrekwaarde van de klangen. Het CLIPFIX systeem zorgt voor een felsdak bestand tegen hoge windbelasting en voor minder arbeid door grotere klangafstanden. Het is bestaat uit een compleet systeem: rvs klangen, schroeven, en een schroefmachine. Hiermee heb je de zekerheid dat een felsdak van hoge kwaliteit gerealiseerd kan worden, wat men ook terug zal zien in het eindresultaat.
De RVS vaste- en schuifklangen zijn getest op windbelasting en een belasting van 20 jaar expansiebewegingen. Het resultaat hiervan is dat er minder klangen nodig zijn, waardoor de klangafstand vergroot kan worden. Vaste en schuifklangen zijn in twee hoogten verkrijgbaar: voor montage op direct op hout of op een structuurmat van RHEINZINK (AIR-Z en VAPOZINC). Het type klang is herkenbaar aan een reliefstempel in de klang:
ST - Standaardtoepassing, voor directe montage op een houten beschot
H - Hoog model, voor toepassing op een structuurmat (VAPOZINC of AIR-Z)
De nieuwe CLIPFIX schroeven zijn los of in een magazijn verkrijgbaar, en hebben een veel hogere uittrekwaarde dan bijvooebeeld nagels. De schroeven zijn geschikt voor montage op hout en houten plaatmateriaal. De schroeven zijn los of in een magazijn verkrijgbaar en voorzien van een witte E-coating die de schroef beschermd tegen corrosie. Rvs schroeven zijn ook verkrijgbaar, uitsluitend in een magazijn.
RHEINZINK heeft in samenwerking met de fabrikant FEIN de CLIPFIX schoefmachine ontwikkeld. Met het speciale opzetstuk worden de schroeven exact op de juiste hoogte ingeschroefd. Dit voorkomt het vervormen van de klangen.. De 18 volt schroefmachine met 5,0 Ah accu heeft een extreem hoge energiedichtheid zonder negatief geheugeneffect, wat bij montage op koude dagen merkbaar is. Het ontbreken van een luchtdrukslang maakt montage van de klangen comfortabeler.
RHEINZINK biedt de hoogste kwaliteit
Door het toepassen van een hoogwaardig materiaal en het gebruik van de modernste productiemethoden is een perfecte productkwaliteit gegarandeerd. Een RHEINZINK felsdak heeft een generatieoverschrijdende levensduur en is vrijwel onderhoudsvrij. Eenmaal geinstalleerd trotseert het dak weer en wind en vervult het dak deccenia-lang zijn functie. Lees meer over het RHEINZINK felsdak en de andere daksystemen, klik hier.
Alle belangrijke informatie rondom het felsdak is te vinden in de download sectie. Daarnaast staat ons team van specialisten voor je klaar om technische vragen te beantwoorden, neem hiervoor contact met ons op!
